聯系我們
開來濕克威防水科技股份有限公司
地址：上海市閔行區浦江鎮聯川路258號8號樓
全國免費咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
地址：上海市閔行區浦江鎮聯川路258號8號樓
全國免費咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
防水知識
地下防水SBS卷材防水施工技術交底
SBS改性瀝青防水卷材是以熱塑性彈性體為改性劑，將石油瀝青改性后作浸漬涂蓋材料。以玻纖氈、聚酯氈等增強材料為胎體，以塑料薄膜等作防粘隔離層，經過各工序加工制成的一種成形的柔性防水卷材，在施工中沒有有害物質，是符合環保要求的一種新型材料。
本技術交底適用于高聚物改性瀝青防水卷材（SBS）熱熔法施工。
一、施工前準備
1、材料準備

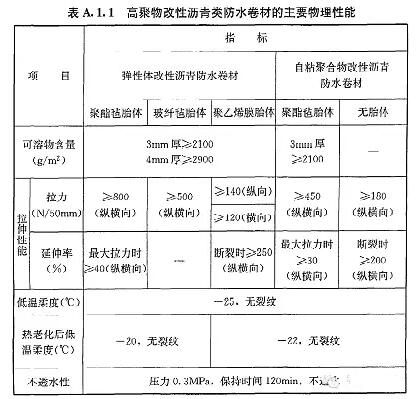

高聚物改性瀝青類防水卷材物理性能應符合下表要求：
3、勞動力準備：防水工，需持證上崗。
4、技術準備：施工方案編制；技術交底；卷材復試；基層驗收。
5、作業條件:基層驗收合格；卷材復試合格；施工方案編制完成，審批完成，進行交底；進行技術交底和安全技術交底。
二、施工工藝流程及操作要點
1、施工工藝流程：基層清理→彈線→鋪貼卷材附加層→中間驗收→鋪貼大面積卷材→清理驗收。
2、基層要求：卷材防水層的基面應堅實、平整、清潔，陰陽角處應做圓弧或折角，并應符合所用卷材的施工要求。
3、作業環境要求：鋪貼卷材嚴禁在雨天、雪天、五級及以上大風中施工；熱熔法施工的環境氣溫不宜低于-10℃。施工過程中下雨或下雪時，應做好已鋪卷材的防護工作。
4、對基層處理劑的要求：防水卷材施工前，基面應干凈、干燥，并應涂刷基層處理劑；當基面潮濕時，應涂刷濕固化型膠粘劑或潮濕界面隔離劑。基層處理劑的配制與施工應符合下列要求：（1） 基層處理劑應與卷材及其粘結材料的材性相容；（2） 基層處理劑噴涂或刷涂應均勻一致，不應露底，表面干燥后方可鋪貼卷材。

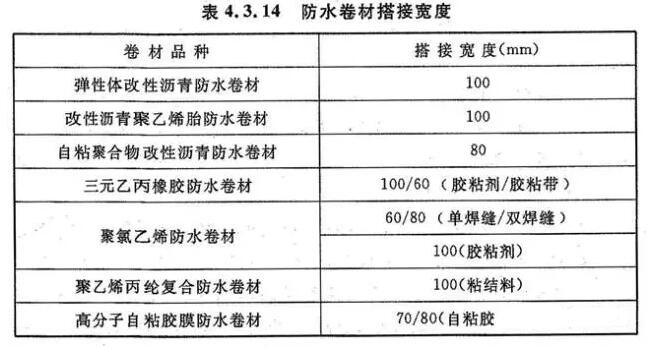

5、不同品種防水卷材的搭接寬度，應符合表4．3．14的要求：
6、鋪貼各類防水卷材應符合下列規定：

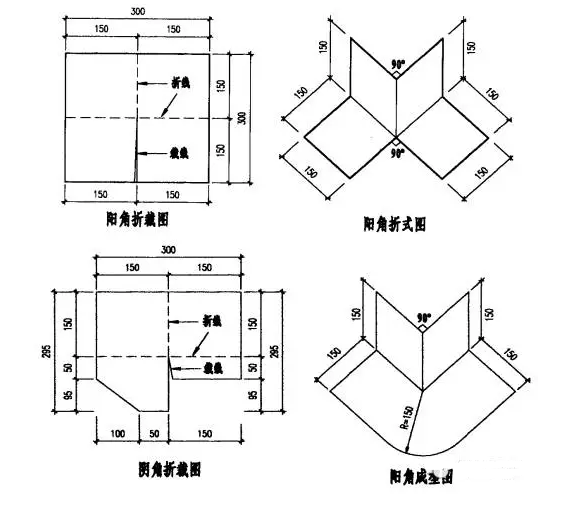

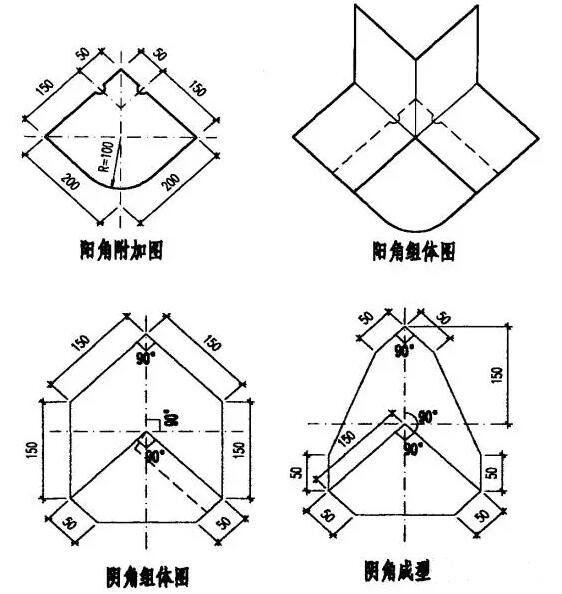

（1） 應鋪設卷材加強層。
（2） 結構底板墊層混凝土部位的卷材可采用空鋪法或點粘法施工，其粘結位置、點粘面積應按設計要求確定；側墻采用外防外貼法的卷材及頂板部位的卷材應采用滿粘法施工。
（3） 卷材與基面、卷材與卷材間的粘結應緊密、牢固；鋪貼完成的卷材應平整順直，搭接尺寸應準確，不得產生扭曲和皺折。
（4） 卷材搭接處和接頭部位應粘貼牢固，接縫口應封嚴或采用材性相容的密封材料封縫。
（5） 鋪貼立面卷材防水層時，應采取防止卷材下滑的措施。
（6） 鋪貼雙層卷材時，上下兩層和相鄰兩幅卷材的接縫應錯開1/3-1/2幅寬，且兩層卷材不得相互垂直鋪貼。
彈性體改性瀝青防水卷材和改性瀝青聚乙烯胎防水卷材采用熱熔法施工應加熱均勻，不得加熱不足或燒穿卷材，搭接縫部位應溢出熱熔的改性瀝青。
8、采用外防外貼法鋪貼卷材防水層時，應符合下列規定；
（1） 應先鋪平面，后鋪立面，交接處應交叉搭接。
（2） 臨時性保護墻宜采用石灰砂漿砌筑，內表面宜做找平層。
（3） 從底面折向立面的卷材與永久性保護墻的接觸部位，應采用空鋪法施工；卷材與臨時性保護墻或圍護結構模板的接觸部位，應將卷材臨時貼附在該墻上或模板上，并應將頂端臨時固定。
（4） 當不設保護墻時，從底面折向立面的卷材接槎部位應采取可靠的保護措施。
（5） 混凝土結構完成，鋪貼立面卷材時，應先將接槎部位的各層卷材揭開，并應將其表面清理干凈，如卷材有局部損傷，應及時進行修補；卷材接槎的搭接長度，高聚物改性瀝青類卷材應為150mm，合成高分子類卷材應為100mm；當使用兩層卷材時，卷材應錯槎接縫，上層卷材應蓋過下層卷材。

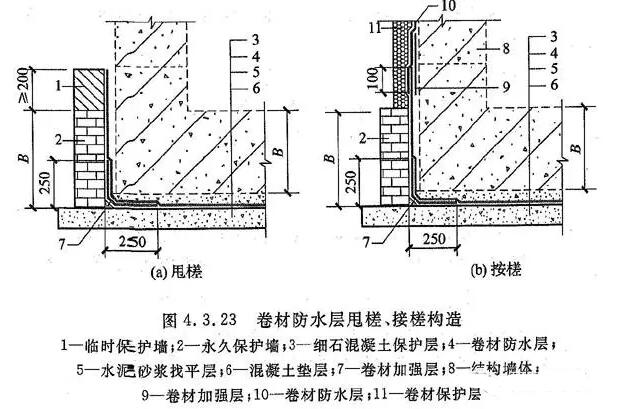

卷材防水層甩槎、接槎構造見圖4．3．23。
9、卷材防水層經檢查合格后，應及時做保護層，保護層應符合下列規定：
1、 頂板卷材防水層上的細石混凝土保護層，應符合下列規定；
1) 采用機械碾壓回填土時，保護層厚度不宜小于70mm；
2) 采用人工回填土時，保護層厚度不宜小于50mm；
3) 防水層與保護層之間宜設置隔離層。
2 、底板卷材防水層上的細石混凝土保護層厚度不應小于50mm。
3 、側墻卷材防水層宜采用軟質保護材料或鋪抹20mm厚1：2.5水泥砂漿層。
三、質量標準
《地下防水工程質量驗收規范》（GB50208-2011）
1、主控項目
（1）卷材防水層所用卷材及其配套材料必須符合設計要求 。
（1）卷材防水層的搭接縫應粘貼或焊接牢固，密封嚴密，不得有扭曲、折皺、翹邊和起泡等缺陷。
（2）采用外防外貼法鋪貼卷材防水層時，立面卷材接搓的搭接寬度，高聚物改性瀝青類卷材應為150mm，合成高分子類卷材應為100mm，且上層卷材應蓋過下層卷材。
（3）側墻卷材防水層的保護層與防水層應結合緊密，保護層厚度應符合設計要求。
（4）卷材搭接寬度的允許偏差應為-10mm。
四、安全技術措施
1、現場施工必須戴好安全帽、口罩、手套等防護用品，必須穿軟底鞋，不得穿硬底或帶釘子的鞋。
2、防水施工所用的材料屬易燃物質，貯存、運輸和施工現場必須嚴禁煙火，通風良好，還必須配備相應的消防器材。
4、熱熔法施工施工前要有動火申請審批手續。
5、熱熔施工時，必須戴墨鏡，并防止燙傷。施工現場應保持良好通風。
6、在用運送混凝土的小車運送細石混凝土或水泥砂漿進行保護層的施工時，小車的鐵腳必須用舊橡膠車胎或橡膠制品裹墊捆綁牢固，嚴防鐵腳損壞防水層。如發現防水層被施工器件損傷，必須用卷材修補密封后再繼續進行澆筑。
五、綠色施工
1、基層清理應采取控制揚塵的措施。
2、采用熱熔法施工時，應控制燃料泄漏，并控制易燃材料儲存地點與作業點的間距。高溫環境或封閉條件施工時，應采取措施加強通風。
3、防水層不宜采用熱粘法施工。
4、采用的基層處理劑和膠粘劑應選用環保型材料，并封閉存放。
5、防水卷材余料應及時回收。
6、蓄水試驗宜采用非傳統水源，試驗前應制定滲漏應急措施。
7、防水層應采取可靠的成品保護措施。
本技術交底適用于高聚物改性瀝青防水卷材（SBS）熱熔法施工。
一、施工前準備
1、材料準備
高聚物改性瀝青類防水卷材物理性能應符合下表要求：

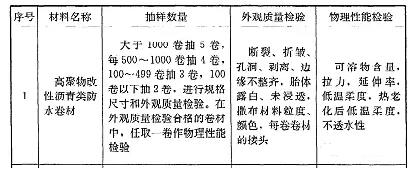

進場抽樣檢驗應符合下表規定：
3、勞動力準備：防水工，需持證上崗。
4、技術準備：施工方案編制；技術交底；卷材復試；基層驗收。
5、作業條件:基層驗收合格；卷材復試合格；施工方案編制完成，審批完成，進行交底；進行技術交底和安全技術交底。
二、施工工藝流程及操作要點
1、施工工藝流程：基層清理→彈線→鋪貼卷材附加層→中間驗收→鋪貼大面積卷材→清理驗收。
2、基層要求：卷材防水層的基面應堅實、平整、清潔，陰陽角處應做圓弧或折角，并應符合所用卷材的施工要求。
3、作業環境要求：鋪貼卷材嚴禁在雨天、雪天、五級及以上大風中施工；熱熔法施工的環境氣溫不宜低于-10℃。施工過程中下雨或下雪時，應做好已鋪卷材的防護工作。
4、對基層處理劑的要求：防水卷材施工前，基面應干凈、干燥，并應涂刷基層處理劑；當基面潮濕時，應涂刷濕固化型膠粘劑或潮濕界面隔離劑。基層處理劑的配制與施工應符合下列要求：（1） 基層處理劑應與卷材及其粘結材料的材性相容；（2） 基層處理劑噴涂或刷涂應均勻一致，不應露底，表面干燥后方可鋪貼卷材。
5、不同品種防水卷材的搭接寬度，應符合表4．3．14的要求：
（1） 應鋪設卷材加強層。
（2） 結構底板墊層混凝土部位的卷材可采用空鋪法或點粘法施工，其粘結位置、點粘面積應按設計要求確定；側墻采用外防外貼法的卷材及頂板部位的卷材應采用滿粘法施工。
（3） 卷材與基面、卷材與卷材間的粘結應緊密、牢固；鋪貼完成的卷材應平整順直，搭接尺寸應準確，不得產生扭曲和皺折。
（4） 卷材搭接處和接頭部位應粘貼牢固，接縫口應封嚴或采用材性相容的密封材料封縫。
（5） 鋪貼立面卷材防水層時，應采取防止卷材下滑的措施。
（6） 鋪貼雙層卷材時，上下兩層和相鄰兩幅卷材的接縫應錯開1/3-1/2幅寬，且兩層卷材不得相互垂直鋪貼。
彈性體改性瀝青防水卷材和改性瀝青聚乙烯胎防水卷材采用熱熔法施工應加熱均勻，不得加熱不足或燒穿卷材，搭接縫部位應溢出熱熔的改性瀝青。
（1） 應先鋪平面，后鋪立面，交接處應交叉搭接。
（2） 臨時性保護墻宜采用石灰砂漿砌筑，內表面宜做找平層。
（3） 從底面折向立面的卷材與永久性保護墻的接觸部位，應采用空鋪法施工；卷材與臨時性保護墻或圍護結構模板的接觸部位，應將卷材臨時貼附在該墻上或模板上，并應將頂端臨時固定。
（4） 當不設保護墻時，從底面折向立面的卷材接槎部位應采取可靠的保護措施。
（5） 混凝土結構完成，鋪貼立面卷材時，應先將接槎部位的各層卷材揭開，并應將其表面清理干凈，如卷材有局部損傷，應及時進行修補；卷材接槎的搭接長度，高聚物改性瀝青類卷材應為150mm，合成高分子類卷材應為100mm；當使用兩層卷材時，卷材應錯槎接縫，上層卷材應蓋過下層卷材。
卷材防水層甩槎、接槎構造見圖4．3．23。
1、 頂板卷材防水層上的細石混凝土保護層，應符合下列規定；
1) 采用機械碾壓回填土時，保護層厚度不宜小于70mm；
2) 采用人工回填土時，保護層厚度不宜小于50mm；
3) 防水層與保護層之間宜設置隔離層。
2 、底板卷材防水層上的細石混凝土保護層厚度不應小于50mm。
3 、側墻卷材防水層宜采用軟質保護材料或鋪抹20mm厚1：2.5水泥砂漿層。
三、質量標準
《地下防水工程質量驗收規范》（GB50208-2011）
1、主控項目
（1）卷材防水層所用卷材及其配套材料必須符合設計要求 。
（2）卷材防水層在轉角處、變形縫、施工縫、穿墻管等部位做法必須符合設計要求 。
（1）卷材防水層的搭接縫應粘貼或焊接牢固，密封嚴密，不得有扭曲、折皺、翹邊和起泡等缺陷。
（2）采用外防外貼法鋪貼卷材防水層時，立面卷材接搓的搭接寬度，高聚物改性瀝青類卷材應為150mm，合成高分子類卷材應為100mm，且上層卷材應蓋過下層卷材。
（3）側墻卷材防水層的保護層與防水層應結合緊密，保護層厚度應符合設計要求。
（4）卷材搭接寬度的允許偏差應為-10mm。
1、現場施工必須戴好安全帽、口罩、手套等防護用品，必須穿軟底鞋，不得穿硬底或帶釘子的鞋。
2、防水施工所用的材料屬易燃物質，貯存、運輸和施工現場必須嚴禁煙火，通風良好，還必須配備相應的消防器材。
4、熱熔法施工施工前要有動火申請審批手續。
5、熱熔施工時，必須戴墨鏡，并防止燙傷。施工現場應保持良好通風。
6、在用運送混凝土的小車運送細石混凝土或水泥砂漿進行保護層的施工時，小車的鐵腳必須用舊橡膠車胎或橡膠制品裹墊捆綁牢固，嚴防鐵腳損壞防水層。如發現防水層被施工器件損傷，必須用卷材修補密封后再繼續進行澆筑。
五、綠色施工
1、基層清理應采取控制揚塵的措施。
2、采用熱熔法施工時，應控制燃料泄漏，并控制易燃材料儲存地點與作業點的間距。高溫環境或封閉條件施工時，應采取措施加強通風。
3、防水層不宜采用熱粘法施工。
4、采用的基層處理劑和膠粘劑應選用環保型材料，并封閉存放。
5、防水卷材余料應及時回收。
6、蓄水試驗宜采用非傳統水源，試驗前應制定滲漏應急措施。
7、防水層應采取可靠的成品保護措施。
8、作業人員應配備必要的防毒、防燒（燙）傷等勞動防護用品和用具。
文章來源：www.auhandbook.com
推薦新聞
